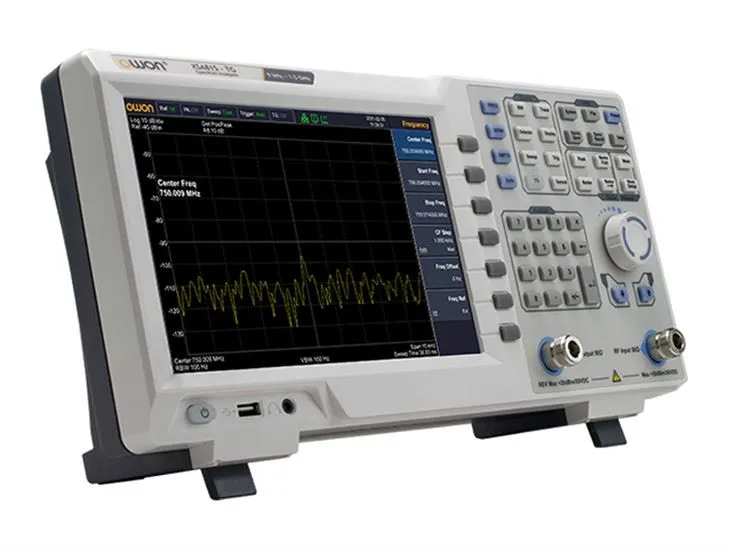

Analizzatur tal-Ispettru tas-Serje XSA800

XSA800 Series Spectrum Analyzer
Quick capture spectrum analyzer
low-noise spectrum analyzer
PassFail spectrum analyzer
EMI spectrum analyzer

Analizzatur tal-Ispettru tas-Serje XSA800

flimkien mal-firxa tal-frekwenza 9kHz -1.5GHz
flimkien ma' -160 dBm Livell ta' Storbju Medji muri (DANL)
flimkien ma' storbju tal-fażi -80 dBc/Hz @1GHz u offset f'10 kHz
flimkien ma 'l-eżattezza tal-amplitudni totali<0.7 dB
flimkien ma' faxxa tal-frekwenza minima ta' riżoluzzjoni ta' 1 Hz (RBW)
flimkien ma 'kit tat-test ta' qabel il-konformità EMI, softwer tat-test EMC mhux obbligatorju
flimkien ma 'ġeneratur tat-traċċar mhux obbligatorju (ħardwer standard tal-ġeneratur tat-traċċar, jista' jiġi aġġornat mill-bogħod skont il-ħtiġijiet)
flimkien mal-grafika tal-plott tal-Kaskata, analiżi tal-kwalità tas-sinjal tal-modulazzjoni, demodulazzjoni tal-awdjo, eċċ. funzjonijiet tat-test ġenerali u estiżi multipli
flimkien ma 'test Standard/Fail fuq il-post u funzjoni ta' twissija
flimkien ma 'Adotta teknoloġija ta' frekwenza intermedja kollha diġitali
flimkien ma' Interfaces multipli: USB Ospitanti, Apparat USB, LAN, interface tal-widna, HDMI flimkien ma' LCD 9-pulzier, riżoluzzjoni għolja 1280×800 pixels

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Analizzatur tal-Ispettru tas-Serje XSA800

· Firxa tal-frekwenza 9kHz -1.5GHz

· -160 dBm Livell ta' Storbju Medji muri (DANL)

· Storbju tal-fażi -80 dBc/Hz @1GHz u offset f'10 kHz Specturm Anlyzer

· Eżattezza tal-amplitudni totali<0.7 dB

· Faxxa tal-frekwenza minima ta' riżoluzzjoni ta' 1 Hz (RBW)

· Kit tat-test ta 'qabel il-konformità tal-EMI, softwer tat-test EMC mhux obbligatorju

· Ġeneratur tat-traċċar mhux obbligatorju (ħardwer tal-ġeneratur tat-traċċar standard, can

jiġi aġġornat mill-bogħod skont il-ħtiġijiet)

· Grafika tal-plott tal-kaskata, analiżi tal-kwalità tas-sinjal tal-modulazzjoni, demodulazzjoni tal-awdjo, eċċ. funzjonijiet tat-test ġenerali u estiżi multipli

· Standard Għadda/Fail test fuq il-post u funzjoni ta 'twissija

· Adotta teknoloġija ta 'frekwenza intermedja kollha diġitali

· Interfaces multipli: USB Ospitanti, Apparat USB, LAN, interface tal-widna, HDMI

· 9-LCD pulzier, riżoluzzjoni għolja 1280×800 pixels

1Hz faxxa ta 'riżoluzzjoni minima (RBW), li jiddistingwi b'mod effettiv is-sinjali fil-qrib

RBW spectrum analyzer

Funzjoni ta 'qbid ta' malajr

Ċwievet remoti tal-karozzi, moduli tal-pressjoni tat-tajers TPMS u moduli żgħar mingħajr fili normalment jużaw modulazzjoni ASK/FSK. XSA800 jista 'jlesti l-qbid ta' sinjali ASK/FSK, u jikseb direttament il-frekwenza ċentrali, il-qawwa u l-parametri tal-offset tiegħu.

Quick capture spectrum analyzer

Kapaċità eċċellenti ta 'kejl ta' sinjal żgħir

-160 dBm DANL (Livell ta' Storbju Medji muri), jista' josserva sinjali żgħar aktar dgħajfa

small signal spectrum analyzer

Kejl aktar preċiż tal-ħoss baxx

Storbju tal-Fażi < –80 dBc/Hz @1GHz f'offset ta' 10 kHz

low-noise spectrum analyzer

Funzjoni Għadda/Fail

Iddetermina malajr jekk ir-riżultati tat-test jgħaddux

PassFail

Jipprovdi funzjoni tat-test ta 'qabel il-konformità tal-EMI

Mgħammar b'filtru EMI (6dB) u ditekter kważi-peak bħala standard, huwa aktar preċiż għal pre-test EMI u dijanjosi, u rapport komplut ta 'ttestjar u produzzjoni jista' jitlesta bl-użu ta 'softwer ta' appoġġ.

EMI

Ipprovdi funzjoni tat-test EMC (jeħtieġ softwer fakultattiv)

Mibnija f'aktar minn 200 standard standard tat-test EMC u mudell ta 'regolamenti. L-utent jagħżel il-mudell korrispondenti, u s-softwer awtomatikament jistabbilixxi l-analizzatur tal-ispettru u jirreġistra d-dejta tat-test. Id-dejta u r-regolamenti jistgħu jitqabblu fuq l-istess skrin. L-utenti jistgħu wkoll jippersonalizzaw ir-regolamenti għal analiżi komparattiva.

EMC

Ipprovdi diversi modi ta 'funzjoni estiża

Analiżi tal-kwalità tas-sinjal tal-modulazzjoni standard, demodulazzjoni tal-awdjo, kejl tas-saħħa tal-kamp, kejl tal-kanal u counter tal-frekwenza, eċċ. funzjonijiet tat-test ġenerali u estiżi multipli.

analiżi tal-kwalità tas-sinjal tal-modulazzjoni

modulation

demodulazzjoni tal-awdjo

kejl tal-kanal

channel

counter tal-frekwenza

frequency counter

Grafika tal-plott tal-kaskata

Ara l-imġieba tal-parametri tas-sinjali li jvarjaw matul iż-żmien, issegwi l-frekwenza u l-imġieba tal-qawwa matul iż-żmien, partikolarment sinjali intermittenti. L-utent jista 'juża grafika tal-plott tal-kaskata biex janalizza l-istabbiltà ta' sinjal matul iż-żmien, jew biex jidentifika sinjali ta 'interferenza intermittenti f'sistemi ta' komunikazzjoni.

Waterfall

Piż: Madwar. 3.7 kg (apparat prinċipali)

Dimensjonijiet: 375 mm (W) × 185 mm (H) × 120 mm (D)

Dimensions

Speċifikazzjonijiet

Frekwenza
Medda ta' Frekwenzi		XSA805 (TG)	9 kHz sa 500 MHz
		XSA810（TG）	9 kHz sa 1 GHz
		XSA815（TG）	9 kHz sa 1.5 GHz
Riżoluzzjoni tal-Frekwenza		1 Hz
Ir-rata tat-tixjiħ tal-frekwenza ta' referenza		< 1 ppm/year
Span tal-Frekwenza
Medda ta' Span		0 Hz, 100 Hz għall-frekwenza massima tal-istrument
Span Inċertezza		± medda / (punti ta' knis-1)
SSB Fażi Storbju (20gradsa 30grad, fc=500 MHz)
Tpaċija tat-Trasportatur	10 kHz			< -80 dBc/Hz
	100 kHz			< -100 dBc/Hz
	1 MHz			< -115 dBc/Hz
Bandwidth
Wisa' ta' Faxxa tar-Riżoluzzjoni（-3 dB）		1 Hz sa 1 MHz, f'sekwenza 1-3-5-10
Faxxa tal-Faxxa tar-Riżoluzzjoni (-6 dB) (EMI)		200 Hz, 9 kHz, 120 kHz, 1 MHz
Preċiżjoni RBW		< 5% typical
Fattur tal-Forma tal-Filtru tar-Riżoluzzjoni (60 dB : 3 dB)		< 5 typical
Vidjo Faxxa tal-frekwenza (-3 dB)		10 Hz sa 1 MHz, f'sekwenza 1-3-5-10
Amplitudità u livell
Firxa tal-kejl tal-amplitudni		DANL sa plus 10 dBm, 100 kHz sa 10 MHz, Preamp Mitfi DANL sa plus 20 dBm, fc Akbar minn jew ugwali għal 10 MHz, Preamp Mitfi
Livell ta' Referenza		{{0}} dBm għal aktar 30 dBm, 0.01 dB pass
Preamp		20 dB, nominali, 100 kHz sa 1.5 GHz
Attenwatur tal-Input		XSA805 (TG) XSA810（TG） XSA815（TG）	0 sa 40 dB, 1 dB pass
Uri Livell ta' Storbju Medji (Attenwazzjoni tad-dħul=0 dB, RBW=VBW=100 Hz, rilevatur tal-kampjuni, medja ta' traċċa Akbar minn jew ugwali għal 50, 20gradsa 30grad, impedenza tad-dħul=50 Ω)
Preamp Mitfi		9 kHz sa 1 MHz				-95 dBm (Tipiku),<-88 dBm
		1 MHz sa 500 MHz				-140 dBm (Tipiku),<-130dBm
		XSA810(TG)	500 MHz sa 1 GHz
		XSA815(TG)	500 MHz sa 1.5 GHz			-138 dBm (Tipiku),<-128 dBm
Preamp Mixgħul		100 kHz sa 1 MHz				-135 dBm (Tipiku),<-128 dBm
		1 MHz sa 500 MHz				-160 dBm (Tipiku),<-150 dBm
		XSA810(TG)	500 MHz sa 1 GHz
		XSA815(TG)	500 MHz sa 1.5 GHz			-158 dBm (Tipiku),<-148 dBm
Wiri tal-Livell
Ditekters tat-traċċi		quċċata pożittiva, quċċata negattiva, normali, kampjun, RMS, medja tal-vultaġġ, kważi-quċċata
Funzjonijiet tat-traċċa		kitba ċara, max hold, min hold, medja, ħsieb, vojt, matematika traċċa
Unitajiet tal-assi tal-livell		dBm, dBμW, dBpW, dBmV, dBμV, W, V
Rispons tal-frekwenza (FCAkbar minn jew ugwali għal100 kHz, 20gradsa 30grad,30 fil-mija sa 70 fil-mija umdità relattiva, attenwazzjoni tal-input=10 dB, frekwenza ta' referenza= 50 MHz)
Preamp Mitfi		＜0.7 dB
Preamp Mixgħul		＜1.0 dB
Differenza u Eżattezza
Inċertezza		fc=50 MHz, peak detector, preamplifier mitfi, attenwazzjoni=10 dB, livell tas-sinjal tad-dħul=-10 dBm, 20 grad sa 30 grad
		＜ 0.4 dB
Inċertezza tal-Kejl tal-Livell
Inċertezza tal-kejl tal-livell		Livell ta' kunfidenza ta' 95 fil-mija, S/N > 20 dB, RBW=VBW=1 kHz, preamplifikatur mitfi, attenwazzjoni=10 dB, -50 dBm < input livell Inqas minn jew ugwali għal 0 dBm, fc > 10 MHz, 20 grad sa 30 grad
		＜ 0.7 dB
Ġeneratur tat-Traċċar (mhux obbligatorju)
Medda ta' Frekwenzi		XSA805 (TG)		100 kHz sa 500 MHz
		XSA810（TG）		100 kHz sa 1 GHz
		XSA815（TG）		100 kHz sa 1.5 GHz
Qawwa tal-ħruġ firxa tal-livell		{{0}} dBm sa 0 dBm
Riżoluzzjoni tal-livell tal-output		1 dB
Flatness tal-ħruġ		Relattiv għal 50 MHz
		± 3 dB
Ġeneratur ta 'traċċar spurju		Armoniku spurju			-30 dBc (Qawwa tal-ħruġ tal-ġeneratur tat-traċċar -10 dBm)
		Mhux armoniku spurju			-40 dBc (Qawwa tal-ħruġ tal-ġeneratur tat-traċċar -10 dBm)
Ġeneratur tat-traċċar għall-iżolament tat-terminal tad-dħul		{{0}} dB (Qawwa tal-ħruġ tal-ġeneratur tat-traċċar 0 dBm)
Interface
Ospitanti USB, Apparat USB, LAN, interface tal-widna, HDMI
Wiri
9-pulzier TFT LCD, 1280 x 800 pixels
Dehra
Dimensjonijiet		375 mm (W) × 185 mm (H) × 120 mm (D)
Piż		Appross. 3.7 kg (apparat prinċipali)

Aċċessorji

Accessories
