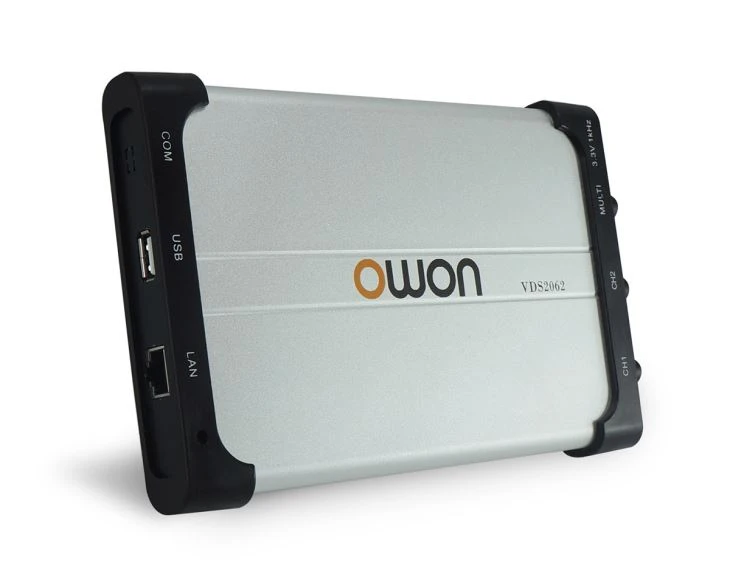

L-Ossilloskopju tal-PC tar-Rekord tad-Dejta 10 ta 'Serje VDS
Aħna huma magħrufa bħala wieħed mill-manifatturi u fornituri ewlenin fid-dinja taċ-Ċina. Merħba biex jixtru l-marki famużi 'OWON VDS serje ossilloskopju pc, oxxilloskopju tal-kompjuter, ossilloskopju onlajn, oxxilloskopju USB pc, ossilloskopju ibbażat fuq il-kompjuter, ossilloskopju tal-aħjar usb bi prezz irħis minna. Għandna ħafna prodotti fl-istokk fl-għażla tiegħek. Ikkonsulta l-kwotazzjoni magħna issa.
1. Disinn tal-ġisem ultra-rqiq, portabilità faċli
1. Il-port RS232 (mhux obbligatorju)
2. USB port: provvista ta 'enerġija permezz tal-USB bus, komunikazzjoni mal-PC
3. Port LAN (mhux obbligatorju): kontroll remot
4. Dħul tas-sinjal tal-kanal 1
5. Dħul tas-sinjal tal-kanal 2
6 .EXT jidħlu l-input, il-ħruġ tal-grillu, jew l-output tal-Pass / Fail
7. kumpens tas-sonda: output tal-kejl (3.3V / 1KHz) output
Nota: Meta tikkomunika ma 'PC permezz ta' LAN, l-ossilloskopju għandu jiġi mħaddem bl-adapter.
2. Tul ta 'reġistrazzjoni sa 10M
Għażla ta 'tul rekord differenti, max 10M.
3. Speċifikazzjoni
| Mudell | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bandwidth | 25MHZ | 60MHZ | 100MHZ | |||||||||||
| Kanal | 2 + 1 (multi) | 4 + 1 (multi) | 2 + 1 (multi) | 4 + 1 (multi) | ||||||||||
| Rata tal-Kampjun | 100MSa / s | 1GSa / s | ||||||||||||
| Skala orizzontali (s / div) | 5ns / div ~ 100s / div, pass b'1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, pass b'1 ~ 2 ~ 5 | ||||||||||||
| Tul tar-Rekord | 5K | 10M | 5M | 10M | 5M | |||||||||
| Vultaġġ ta 'dħul massimu | 400V (PK - PK) (DC + AC, PK-PK) | 40V (PK-PK) (DC + AC, PK-PK) | ||||||||||||
| Riżoluzzjoni Vertikali (A / D) | 8 bits (2 kanali fl-istess ħin) | |||||||||||||
| Mudell | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS3102 | VDS2064 | VDS3104 | |||||||
| Sensittività vertikali | 5mV / div ~ 5V / div | 2mV / div ~ 5V / div | ||||||||||||
| Tip ta 'Trigger | Edge, Pulse, Video, inklinazzjoni, u Sostitut | |||||||||||||
| Mod ta 'Trigger | Auto, normali, u Uniku | |||||||||||||
| Mod ta 'Akkwist | Kampjun, Peak Detect, u Medja | |||||||||||||
| Waveform Matematika | +, -, ×, ÷, invertita, FFT | |||||||||||||
| Interface tal-Komunikazzjoni | USB 2.0 (iżolament) | USB 2.0 | USB 2.0, LAN (mhux obbligatorju) | |||||||||||
| Multi-funzjoni Interface | Tip ta 'sinjal | input / output sinkronizzat, Pass / Fail, input tal-grillu estern | ||||||||||||
| Livell Standard | TTL | |||||||||||||
| Provvista ta 'l-enerġija | 5.0V / 1A | |||||||||||||
| Konsum tad-dawl | ≤2.5W | ≤6.5W | ||||||||||||
| Dimensjonijiet (W × H × D) | 170 × 120 × 18 (mm) | 190 × 120 × 18 (mm) | ||||||||||||
| Il-Piż tad-Disinn | 0.26 kg | 0.3 kg | ||||||||||||
4. Dwar Owon
| Mudell | VDS1022I | VDS1022 | VDS2062 | VDS2064 | VDS3102 | VDS3104 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bandwidth | 25MHZ | 60MHZ | 100MHZ | |||||||||||
| Kanal | 2 + 1 (multi) | 4 + 1 (multi) | 2 + 1 (multi) | 4 + 1 (multi) | ||||||||||
| Rata tal-Kampjun | 100MSa / s | 1GSa / s | ||||||||||||
| Skala orizzontali (s / div) | 5ns / div ~ 100s / div, pass b'1 ~ 2 ~ 5 | 2ns / div ~ 100s / div, pass b'1 ~ 2 ~ 5 | ||||||||||||
| Tul tar-Rekord | 5K | 10M | 5M | 10M | 5M | |||||||||
| Vultaġġ ta 'dħul massimu | 400V (PK - PK) (DC + AC, PK-PK) | 40V (PK-PK) (DC + AC, PK-PK) | ||||||||||||
| Riżoluzzjoni Vertikali (A / D) | 8 bits (2 kanali fl-istess ħin) | |||||||||||||
| Mudell | VDS1022I | VDS1022 | VDS2052 | VDS2062 | VDS3102 | VDS2064 | VDS3104 | |||||||
| Sensittività vertikali | 5mV / div ~ 5V / div | 2mV / div ~ 5V / div | ||||||||||||
| Tip ta 'Trigger | Edge, Pulse, Video, inklinazzjoni, u Sostitut | |||||||||||||
| Mod ta 'Trigger | Auto, normali, u Uniku | |||||||||||||
| Mod ta 'Akkwist | Kampjun, Peak Detect, u Medja | |||||||||||||
| Waveform Matematika | +, -, ×, ÷, invertita, FFT | |||||||||||||
| Interface tal-Komunikazzjoni | USB 2.0 (iżolament) | USB 2.0 | USB 2.0, LAN (mhux obbligatorju) | |||||||||||
| Multi-funzjoni Interface | Tip ta 'sinjal | input / output sinkronizzat, Pass / Fail, input tal-grillu estern | ||||||||||||
| Livell Standard | TTL | |||||||||||||
| Provvista ta 'l-enerġija | 5.0V / 1A | |||||||||||||
| Konsum tad-dawl | ≤2.5W | ≤6.5W | ||||||||||||
| Dimensjonijiet (W × H × D) | 170 × 120 × 18 (mm) | 190 × 120 × 18 (mm) | ||||||||||||
| Il-Piż tad-Disinn | 0.26 kg | 0.3 kg | ||||||||||||
It-tags Popolari: Serje VDS 10M tul rekord Oxxilloskopju PC, iċ-Ċina, fornituri, manifatturi, l-aħjar
